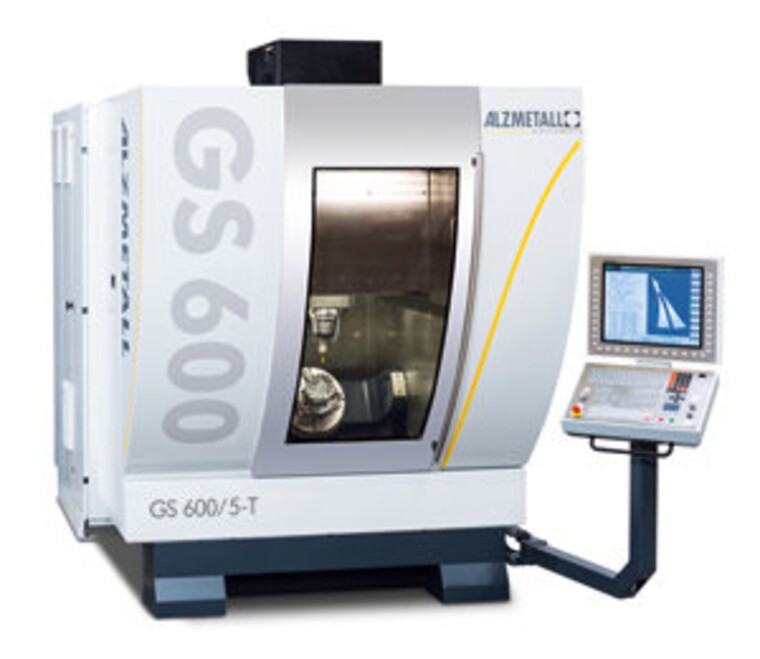

Станок ALZMETALL GS 600/5-T

Производитель
ALZMETALL
Тип станка
Сверлильные станки

Рабочий диапазон

  • Перемещение по осям X/Y/Z 460 / 600 / 400 м
  • Расстояние от шпинделя до стола, мин/макс. 150 / 550 мм

4-ая и 5-ая NC-оси (интегрированные)

  • Рабочая площадь стола (круглый стол) ø 320 [400 x 400] мм
  • T-образные пазы по DIN 650, 4 шт. 4 x 14 H12
  • Расположение радиальное [параллельное] 4 x 90° [5 x параллельное]
  • Максимальная нагрузка стола 500 кг
  • Окружность поворота вокруг С на центре А-оси Ø 640 мм
  • Окружность поворота вокруг А на центре Х-оси Ø 800 мм
  • Поворотный стол С-оси под центром А-оси 100 мм
  • Диапазон поворота A-оси ± 140°
  • Диапазон вращения A-оси 360°
  • Максимальная частота вращения 100 об/мин

Приводы подачи по осям X, Y, Z

  • Цифровые АС сервоприводы
  • Макс. скорость ускорения по осям X,Y,Z 30 [60] м/мин
  • Усилие подачи по осям X,Y,Z при ПВ 40% 4 - 5 - 5 кН

Привод шпинделя

  • Высокочастотный мотор-шпиндель
  • Зажим инструмента, Конус ИСО HSK-A63, DIN 69 893
  • Макс. мощность привода при ПВ 25% 26 [16] [44] [17] кВт
  • Диапазон чисел оборотов, бесступенчатый 18.000 [10.000] [30.000] [42.000] [42.000] об/мин
  • Крутящий момент при ПВ 25% 82 [102] [40] [11] Нм

Инструментальный магазин

  • Гнёзда магазина диск [двойной диск] [стеллажные магазины] 40 диск, [76 двойной диск] [224 стеллажные магазины]
  • Диаметр инструмента при полном оснащении, макс. 80 мм
  • Диаметр инструмента при наличии свободных соседних гнезд, макс. 130 мм
  • Макс. длина инструмента 300 [150 верхний диск] мм
  • Макс. вес инструмента 4 кг [10 кг стеллажные магазины]
  • Время смены инструмента приблиз.2 сек
  • Время «От стружки к стружке», приблиз. 4,5 сек

Измерительная система X-Y-Z прямая

  • Линейные инкрементные кодовые датчики X-Y-Z прямая
  • Точность позиционирования Tp по VDI/DGQ3441 (DIN ISO 230-2) <=0,007 мм
  • Система измерения углов четвёртой/пятой оси прямая
  • Вес станка, приблиз. 6.800 кг

Система управления с ЧПУ

  • Heidenhain iTNC 530
  • [Heidenhain TNC 640]
  • [Siemens 840 D sl]

ОПЦИИ

  • Высокочастотный мотор-шпиндель 10.0000 мин-1, 30.000 мин-1, 42.000 мин-1
  • Емкость магазина на 224 инструментов
  • Насос высокого давления для СОЖ
  • Маховичок
  • 3-D измерительные системы
  • Автоматическое манипулирование обрабатываемых деталей
  • Автоматический контроль износа инструмента
  • Вытяжное устройство
  • Автоматизированные решения
