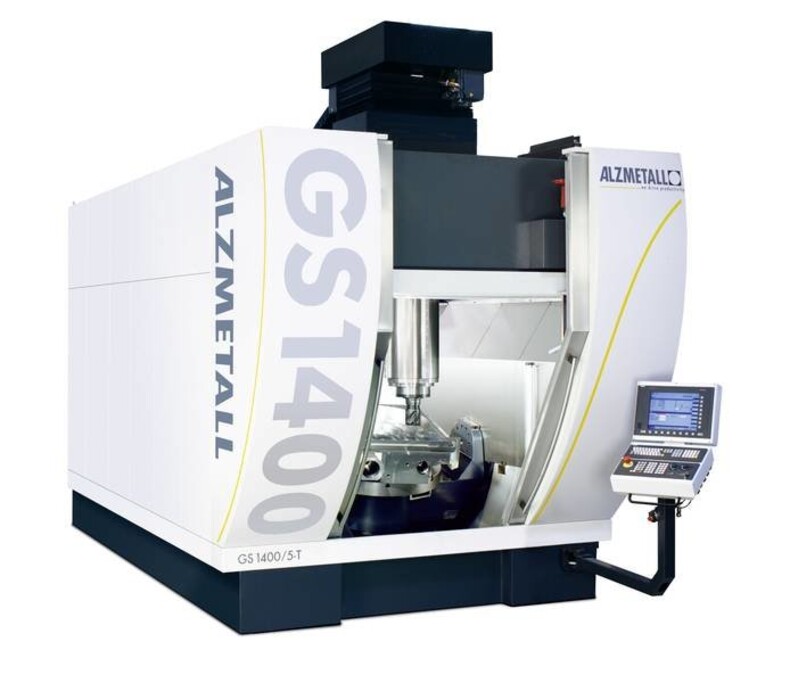

Станок ALZMETALL GS 1400/5-T

Рабочий диапазон

4-ая и 5-ая NC-оси (интегрированные)

Моментные приводы в оси поворота и вращения Моментный, прямой
Диапазон поворота А-оси +140°, -140°
Максимальная частота вращения А-оси 30 об/мин
Диапазон поворота С-оси 360° бесконечно
Максимальная частота вращения С-оси 100 об/мин
Поворотный стол С-ось ø 800 мм, [Ø 1000], [Ø 1200 x 1000 мм]
Т-образные пазы по DIN 650, 8 шт. 4 x 18 H12 и 4 x 14 H7
Расположение радиальное 8 x 45°, [9x 1 ведущий паз в центре стола в Х-направлении 18 H7]
Центрирование на поворотном столе ø 50 H7 мм
Максимальная нагрузка стола 3000 кг
Окружность поворота вокруг С на центре А-оси ø 1420 мм
Окружность вращения вокруг А на центре Х-оси ø 1380 мм
Поворотный стол С-оси под центром А-оси 100 мм

Приводы подачи по осям X,Y,Z

Привод главного шпинделя

Высокочастотный мотор-шпиндель
Приспособление для крепления инструмента HSK-A100, DIN 69 893[SK 50], [HSK-A63]
Макс. мощность привода при ПВ 25% 82 [30] кВт
Диапазон чисел оборотов, бесступенчатый 14.000 [18.000] [24.000] об/мин
Крутящий момент при ПВ 25% 500 [140] [100] Нм

Инструментальный магазин

Гнёзда магазина 1 цепь [2 цепи] [стеллажные магазины] 33 [66] [126] [186](250)
Диаметр инструмента при полном оснащении, макс. 125 мм
Диаметр инструмента при наличии свободных соседних гнезд, макс. 250 мм
Макс. длина инструмента 425 мм для Ø 80 мм [500 мм]
Макс. вес инструмента 32 кг
Время смены инструмента приблиз. 4 сек
Время «От стружки к стружке», приблиз. 7 сек
Линейные инкрементные кодовые датчики X-Y-Z прямая
Точность позиционирования Tp по DIN/ISO 230-22 [VDI/DGQ 3441] <= 0,007 мм [<= 0,005 мм]
Вес станка, приблиз. 31.300 кг

Система управления с ЧПУ
