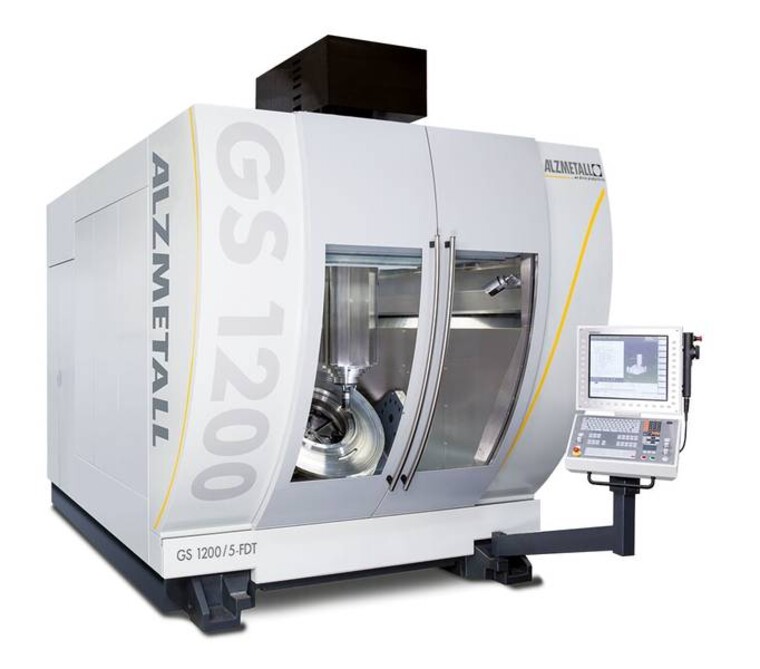

Станок ALZMETALL GS 1200/5-FDT

Рабочий диапазон

• Перемещение по осям X/Y/Z 1000/1200/800 мм
• Расстояние от шпинделя до стола, мин/макс. 167/967 [150/950] мм

Поворотный стол с ЧПУ

• Моментные приводы в оси поворота и вращения Моментный, прямой
• Диапазон поворота А-оси +140°, -140°
• Максимальная частота вращения А-оси 30 об/мин
• Диапазон поворота С-оси 360° бесконечно
• Максимальная частота вращения С-оси 560 об/мин
• Крутящий момент 2400 [3400] Нм
• Поворотный стол С-ось ø 800 мм, [ø 900], [Ø 1000], [Ø 1200 x 1000 мм]
• Т-образные пазы по DIN650, 8 шт. 4 x 18H12 4x18H7
• Расположение радиальное 8 x 45°
• Центрирование на поворотном столе Ø 50H7 (глубина 8мм]
• Максимальная нагрузка стола 2500 кг
• Окружность поворота вокруг С на центре А-оси Ø 1220 мм
• Окружность вращения вокруг А на центре Х-оси Ø 1240 мм
• Поворотный стол С-оси под центром А-оси 100 мм

Приводы подачи по осям X, Y,Z

• Цифровые АС сервоприводы не требуют технического обслуживания
• Макс. скорость ускорения по осям X,Y,Z 60 [100] м/мин
• Усилие подачи по осям X,Y,Z при ПВ 40% 12 кН

Привод главного шпинделя

• Высокочастотный мотор-шпиндель
• Приспособление для крепления инструмента HSK-A63 DIN 69 893 ;[SK40][HSK-A100]
• Макс. мощность привода при ПВ 25% 29,4 [40] [30] [60] кВт
• Диапазон чисел оборотов 12.000 [18.000] [24.000] [14.000] об/мин
• Крутящий момент при ПВ 25% 187 [136] [96] [350] Нм

Инструментальный магазин

• Гнёзда магазина 1 цепь [2 цепи] [стеллажные магазины] 45 [33] [66] [90] [126] [150] [250]
• Диаметр инструмента при полном оснащении, макс. 95 [125] мм
• Диаметр инструмента при наличии свободных соседних гнезд, макс. 150 [250] мм
• Макс. длина инструмента 500 мм
• Макс. масса инструмента 10 [30] кг
• Время смены инструмента приблиз. 4 сек
• Время «От стружки до стружки», приблиз. 7 сек

Измерительная система X-Y-Z

• Точность позиционирования Tp по VDI/DGQ 3441 0,007 [0,005] мм
• Вес станка, приблиз. 20.000 кг

Система управления с ЧПУ

• TNC 640 Heidenhain [TNC 530 Heidenhain]
• [Siemens 840D sl]

ОПЦИИ

• Емкость магазина на 250 инструментов
• Транспортёр для удаления стружки
• Установка высокого давления для охлаждения
• Маховичок
• Измерительный щуп 3-D
• Автоматизированные системы
• Система контроля инструмента
• Установка для вытяжки тумана
• Роботизированный модуль
• Оборудование для графитовой обработки
