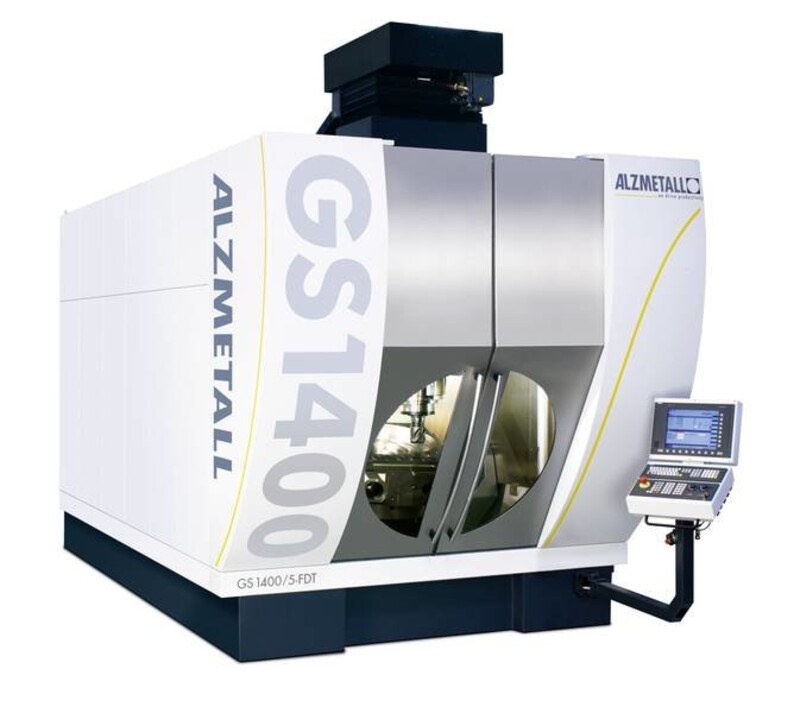

Станок ALZMETALL GS 1400/5-FDT

Производитель
ALZMETALL
Тип станка
Сверлильные станки

Рабочий диапазон

  • Перемещение по осям X/Y/Z 1200 / 1300 / 800 мм
  • Расстояние от шпинделя до стола, мин/макс.. 188 / 988 мм

4-ая и 5-ая NC-оси (интегрированные)

  • Моментные приводы в оси поворота и вращения Моментный, прямой
  • Диапазон поворота А-оси +140°, -140°
  • Максимальная частота вращения А-оси 30 об/мин
  • Диапазон поворота С-оси 360° бесконечно
  • Максимальная частота вращения С-оси 560 об/мин
  • Крутящий момент 100% ED S1 Макс. 2400 Нм [3400 Нм]
  • Поворотный стол С-ось ø 800 мм, [Ø 1000]
  • Т-образные пазы DIN 650, 8 шт. 4 x 18 H12 и 4 x 14 H7
  • Расположение радиальное 8 x 45°
  • Центрирование на поворотном столе ø 50 H7 мм
  • Максимальная нагрузка стола 3000 кг
  • Окружность поворота вокруг С на центре А-оси ø 1420 мм
  • Окружность вращения вокруг А на центре Х-оси ø 1380 мм
  • Поворотный стол С-оси под центром А-оси 100 мм

Приводы подачи по осям X,Y,Z

  • Цифровые АС сервоприводы
  • Макс. скорость ускорения по осям X,Y,Z 82 м/мин
  • Макс. трехмерное ускорение по X/Y/Z 10 м/сек²
  • Усилие подачи по осям X,Y,Z при ПВ 40% 16 кН

Привод главного шпинделя

  • Высокочастотный мотор-шпиндель
  • Приспособление для крепления инструмента HSK-T100, [HSK-T63] DIN 69 893
  • Maximum drive power (25% Power-On-Duration) 82 кВт
  • Макс. мощность привода при ПВ 25% 14.000 об/мин
  • Крутящий момент при ПВ 25% 500 Нм

Инструментальный магазин

  • Гнёзда магазина 1 цепь [2 цепи] [стеллажные магазины] 33 [66] [126] [186][250]
  • Диаметр инструмента при полном оснащении, макс. 125 мм
  • Диаметр инструмента при наличии свободных соседних гнезд, макс. 250 мм
  • Макс. длина инструмента 425 мм для Ø 80 мм [500 мм]
  • Макс. вес инструмента 32 кг
  • Время «От стружки к стружке», приблиз. 4 сек
  • Время «От стружки к стружке», приблиз. 7 сек
  • Линейные инкрементные кодовые датчики X-Y-Z Прямая
  • Точность позиционирования Tp по DIN/ISO 230-22[VDI/DGQ 3441] <=0,007 мм [<= 0,005 мм]
  •  Вес станка, приблиз. 31.300 кг

Система управления с ЧПУ

  • 840 D sl Siemens [Heidenhain]

ОПЦИИ

  • Емкость магазина на 250 инструментов
  • Транспортёр для удаления стружки
  • Насос высокого давления для СОЖ
  • Маховичок
  • 3-D измерительные системы
  • Автоматизированные системы
  • Автоматический контроль износа инструмента
  • Вытяжное устройство
  • Роботизированные системы
  • Оборудование для графитовой обработки
