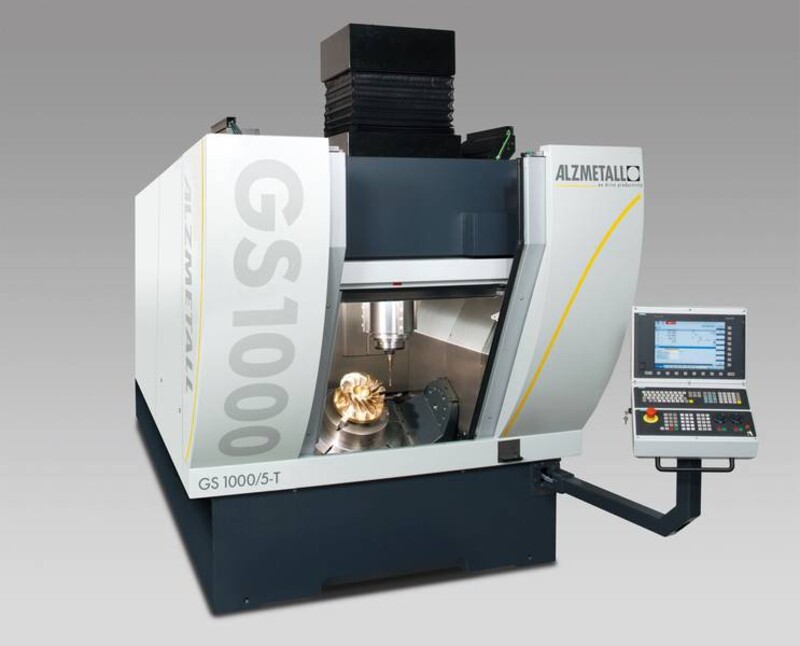

Станок ALZMETALL GS 1000/5

Производитель
ALZMETALL
Тип станка
Сверлильные станки

Рабочий диапазон

  • Перемещение по осям X/Y/Z 800 / 800 / 600 мм
  • Расстояние от шпинделя до стола, мин/макс. 223,5 / 823,5 мм

4-ая и 5-ая NC-оси (интегрированные)

  • Приводы в оси поворота и вращения непрямой
  • Диапазон поворота A-оси + 120°, - 120°
  • Максимальная частота вращения А-оси 20 об/мин
  • Диапазон поворота С-оси 360° бесконечно
  • Максимальная частота вращения С-оси 37 об/мин
  • Поворотный стол С-ось ø 630 мм
  • Т-образные пазы по DIN 650, 8 штук 4 x 14 H12 и 4 x 14 H7
  • Расположение радиальное 8 x 45°
  • Центрирование на поворотном столе ø 50 H7 мм
  • Максимальная нагрузка стола 1000 кг
  • Окружность поворота вокруг С на центре А-оси ø 1070 мм
  • Окружность поворота вокруг А на центре Х-оси ø 930 мм
  • Поворотный стол С-оси под центром А-оси 100 мм

Приводы подачи по осям X, Y,Z

  • Цифровые АС сервоприводы
  • Макс. скорость ускорения по осям X,Y,Z 60 [100] м/мин
  • Усилие подачи по осям X,Y,Z при ПВ 40% 10 кН

Привод главного шпинделя

  • Высокочастотный мотор-шпиндель
  • Приспособление для крепления инструмента DIN 69 871-A 40, [HSK-A63,DIN 69 893]
  • Центральные винты DIN 69872-19
  • Макс. мощность привода при ПВ 25% 29,4 [40][30] кВт
  • Диапазон чисел оборотов, бесступенчатый 12.000 [18.000] [24.000]
  • Крутящий момент при ПВ 25% 187 [136] [96] Нм

Инструментальный магазин

  • Гнёзда магазина 1 цепь [2 цепи] 33 [66] [126] [150][224]
  • Диаметр инструмента при полном оснащении, макс. 95 [80] мм
  • Диаметр инструмента при наличии свободных соседних гнезд, макс. 110/150 мм
  • Макс. длина инструмента 350/225 [400/225] мм
  • Макс. вес инструмента 10 кг
  • Время смены инструмента, приблиз. 2 сек
  • Время "от стружки до стружки", приблиз. 6 сек
  • Линейные инкрементные кодовые датчики X-Y-Z прямая
  • Точность позиционирования Tp по DIN/ISO 230-2 [VDI/DGQ 3441] <=0,007 мм [<=0,005 мм]
  • Вес станка, приблиз. 15.500 кг

Система управления с ЧПУ

  • iTNC 530 Heidenhain
  • [840 D sl Siemens]

ОПЦИИ

  • Высокочастотный мотор-шпиндель 18.000/24.000 мин-1
  • Емкость магазина на 224 инструментов
  • Система крепления инструмента HSK-A63
  • Транспортёр для удаления стружки
  • Насос высокого давления для СОЖ
  • Маховичок
  • 3-D измерительные системы
  • Автоматическое манипулирование обрабатываемых деталей
  • Автоматический контроль износа инструмента
  • Вытяжное устройство
  • Устройство смены паллет
  • Робот
