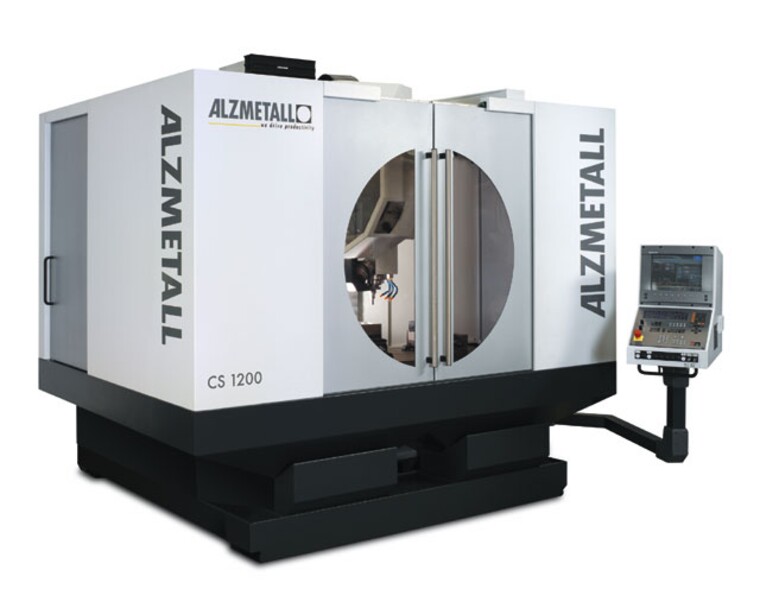

Станок ALZMETALL CS 1200

Производитель
ALZMETALL
Тип станка
Сверлильные станки

Рабочий диапазон

  • Перемещение по осям  X/Y/Z 1200 / 600 / 800 [1000] мм
  • Мин./Макс. расстояние от шпинделя до стола  125 / 925 [1125] мм

Координатный стол

  • Рабочая площадь стола (ш x г) 1250 x 630 мм
  • Т-образный паз по DIN 650 вдоль оси X, 6 шт.  6 x 14 x 100 мм
  • из них 1 ведущий паз в центре стола в Х-направлении 14 H7
  • Нагрузка на стол, макс. 1000 [4000] кг

Приводы подачи по осям X, Y, Z

Цифровые сервоприводы АС

  • Макс. скорость ускорения по осям X, Y и Z 50 м/мин
  • Усилие подачи по осям X,Y,Z (относительная продолжительность включения двигателя, ПВ - 40%) 7-7-16 кН

Привод шпинделя
Высокодинамичный двигатель АС

  • Зажим инструмента, Конус ИСО DIN 69871 - A 40
  • Центральные винты DIN 69872 - 19
  • Мощность привода (ПВ - 40%) 13 кВт
  • Диапазон чисел оборотов, бесступенчатый 9000 [13000] об/мин
  • Крутящий момент (ПВ - 40%) 82 [55] Нм

Магазин инструмента [цепной]

  • Гнезда магазина 24 [40]
  • Диаметр инструмента при полном оснащении, макс. 100 [75] мм
  • Диаметр инструмента при наличии свободных соседних гнезд, макс. 200 [145] мм
  • Длина инструмента при диаметре 50 мм, макс 500 мм
  • Вес инструмента, макс. 4 [6* / 10*] кг
  • Время смены инструмента, приблиз. 1,9 [4] сек
  • Время "от стружки до стружки", приблиз. 3,9 [6] сек

Система измерения пути X-Y-Z

  • Косвенная [прямая]
  • Точность позиционирования TP по DIN ISO 230-2 0,015 [0,010] мм

Размеры станка без опций

  • Высота, приблиз. 3160 [3360] мм
  • Ширина x Глубина, приблиз. 3000 x 2310 мм
  • Вес станка, приблиз. 8000 кг
  • Система управления с ЧПУ Heidenhain [Siemens]

Опционально:

  • Увеличение времени смены инструмента и времени "от стружки до стружки" на приблиз. 2 сек

ОПЦИИ

  • Насос высокого давления для СОЖ
  • Транспортер для удаления стружки
  • Поворотно-наклонный стол ЧПУ типа NC для 5-ти координатной обработки деталей
  •  Прямая система измерения длины для точности позиционирования TP 0,010 мм
  • Измерительный щуп 3-D (3-D touch probe) для контроля заготовки
