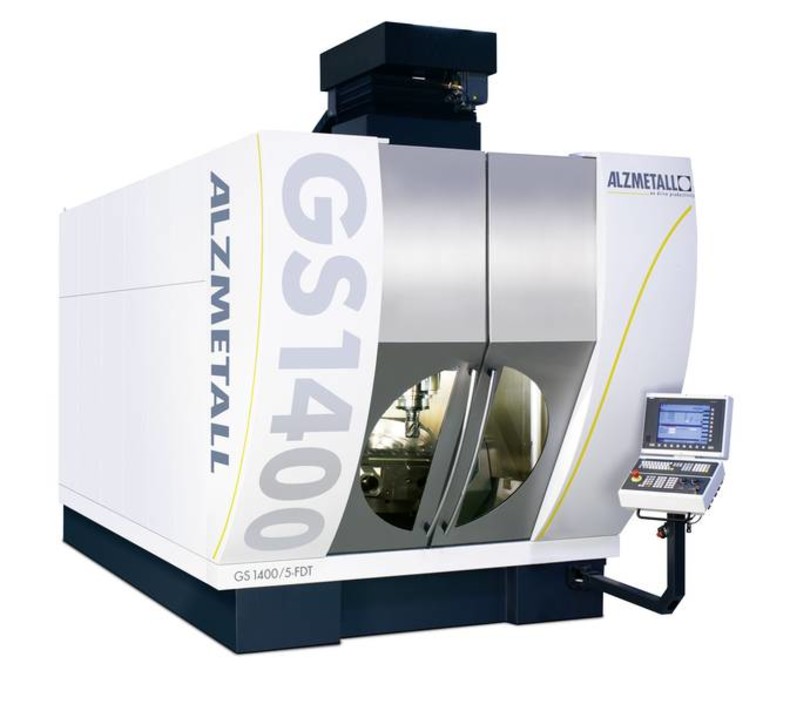

Станок ALZMETALL GS 1400/3

Производитель
ALZMETALL
Тип станка
Сверлильные станки

Рабочий диапазон

  • Перемещение по осям X/Y/Z 1200 / 1300 / 800 мм
  • Расстояние от шпинделя до стола, мин/макс. 188 / 988 мм


4-ая и 5-ая NC-оси (интегрированные)

  • Рабочая площадь стола (круглый стол) ø 630 мм
  • T-образные пазы по DIN 650, 13 шт. 18 H12 и 18 H7
  •  Расположение радиальное 8 x 45°
  • Максимальная нагрузка стола 4000 кг
  • Диапазон поворота А-оси ± 120°


Привод

  • Цифровые АС сервоприводы
  • Макс. скорость ускорения по осям X,Y,Z 82 м/мин
  • Усилие подачи по осям X,Y,Z при ПВ 40% 16 кН


Привод главного шпинделя

  • Высокочастотный мотор-шпиндель
  • Зажим инструмента, Конус ИСО HSK-A100 DIN 69 893 [SK50] [HSK-A63]
  • Макс. мощность привода при ПВ 20% 82 кВт
  • Диапазон чисел оборотов, бесступенчатый 14.000
  • Крутящий момент при ПВ 40% 500 Нм


Инструментальный магазин

  • Гнёзда магазина 1 цепь [2 цепи] [стеллажные магазины] 33 [66] [126] [150][186][250]
  • Диаметр инструмента при полном оснащении, макс. 125 мм
  • Диаметр инструмента при наличии свободных соседних гнезд, макс. 250 мм
  • Макс. длина инструмента 425 мм [500] мм
  • Макс. вес инструмента 32 кг
  • Время смены инструмента, приблиз. 4 сек
  • Время «От стружки до стружки», приблиз. 7 сек


Линейные инкрементные кодовые датчики прямая

  • Точность позиционирования Tp по DIN ISO 230-2 [VDI/DGQ3441] <=0,007 мм [<=0,005 мм]
  • Вес станка, приблиз. 31.300 кг


Система управления с ЧПУ

  • iTNC530 Heidenhain [840 D sl Siemens]

ОПЦИИ

  • Емкость магазина на 250 инструментов
  • Транспортёр для удаления стружки
  • Насос высокого давления для СОЖ
  • Маховичок
  • 3D измерительные системы
  • Автоматизированные решения
  • Вытяжное устройство
  • Роботизированные системы
  • Оборудование для графитовой обработки
