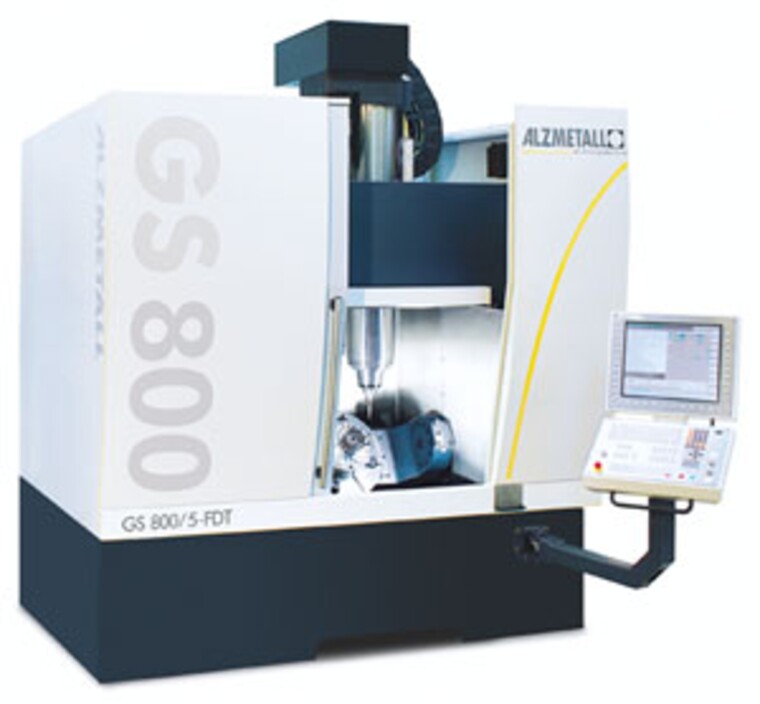

Станок ALZMETALL GS 800/3

Производитель
ALZMETALL
Тип станка
Сверлильные станки

Рабочий диапазон

  • Перемещение по осям X/Y/Z 650 / 650 / 550 мм
  • Расстояние от шпинделя до стола, мин/макс. 100 / 650 мм

Неподвижный стол

  • Рабочая площадь стола (ширина х глубина) 900 x 800 мм
  • Т-образный паз по DIN 650 вдоль оси X, 7 шт. 14 H12 x 100 мм
  • из них 1 ведущий паз в центре стола в Х-направлении 14 H7
  • Нагрузка на стол, макс. 1800 кг

Приводы подачи по осям X, Y, Z

  • Цифровые сервоприводы АС
  • Макс. скорость ускорения по осям X,Y,Z 60 [100] м/мин
  • Усилие подачи по осям X,Y,Z (относительная продолжительность включения двигателя, ПВ - 40%) 5,5 - 9,5 - 5,5 кН

Привод главного шпинделя

  • Высокочастотный мотор-шпиндель
  • Зажим инструмента, Конус ИСО HSK-A63, DIN 69 893
  • Мощность привода (ПВ - 25%) 16 [26] [44] [17] кВт
  • Диапазон чисел оборотов, бесступенчатый 10.000 [18.000] [30.000] [42.000] об/мин
  • Крутящий момент (ПВ - 25%) 102 [82] [40] [11] Нм

Магазин инструмента [цепной]

  • Гнезда магазина 1 цепь [стеллажные магазины] 33 [63] [75] [224]
  • Диаметр инструмента при полном оснащении, макс. 95 мм
  • Диаметр инструмента при наличии свободных соседних гнезд, макс. 130 мм
  • Длина инструмента, макс. 300 [350] мм
  • Вес инструмента, макс. 10 кг
  • Время смены инструмента, приблиз. 2 сек
  • Время "от стружки до стружки", приблиз. 6 сек
  • Линейные инкрементные кодовые датчики X-Y-Z Абсолютная, прямая
  • Точность позиционирования Tp по VDI/DGQ3441 (DIN ISO 230-2) <=0,007 (<=0,005 мм)
  • Вес станка, приблиз. 12.000 кг

Система управления с ЧПУ

  • iTNC530 Heidenhain
  • [TNC640 Heidenhain]
  • [840D sl Siemens]

ОПЦИИ

  • Высокочастотный мотор-шпиндель 18.0000 мин-1, 30.000 мин-1, 42.000 мин-1
  • Емкость магазина на 224 инструментов
  • Насос высокого давления для СОЖ
  • Маховичок
  • 3-D измерительные системы
  • Автоматическое манипулирование обрабатываемых деталей
  • Автоматический контроль износа инструмента
  • Вытяжное устройство
  • Автоматизированные решения
