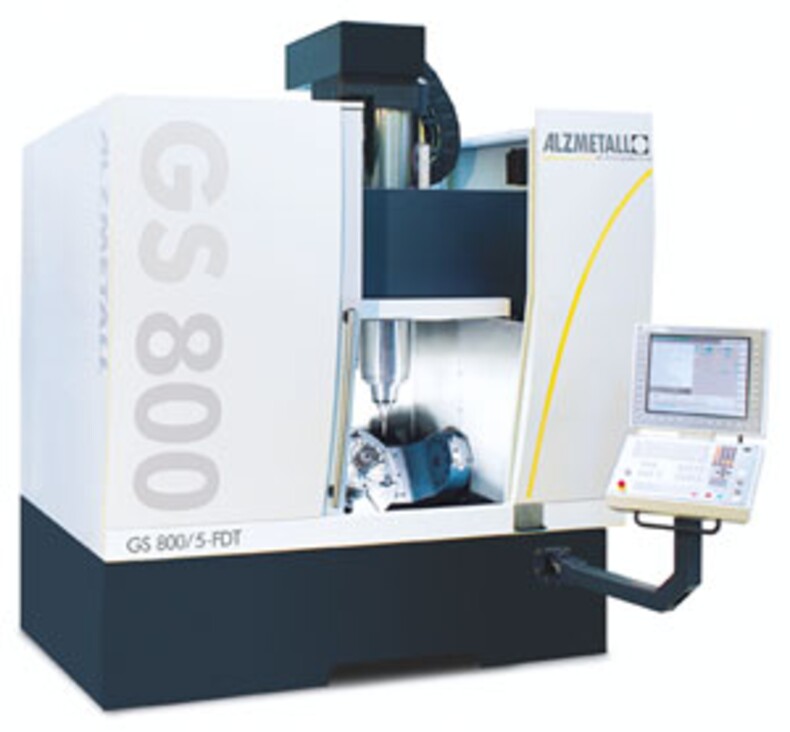

Станок ALZMETALL GS 800/5-T

Производитель
ALZMETALL
Тип станка
Сверлильные станки

Рабочий диапазон

  • Перемещение по осям X/Y/Z 650 / 650 / 550 мм
  • Расстояние от шпинделя до стола, мин/макс. 100 / 650 мм

4-ая и 5-ая NC-оси (интегрированные)

  • Рабочая площадь стола (круглый стол) ø 470 [ø 600] мм
  • Т-образные пазы по DIN 650, 8 шт. 4 x 14 H12 и 4 x 14 H7
  • Расположение радиальное 8 x 45°
  • Максимальная нагрузка стола 500 [1000] кг
  • Диапазон поворота A-оси ± 140°
  • Диапазон вращения A-оси 360°
  • Поворотный стол С-оси под центром А-оси 100 мм
  • Макс. частота вращения поворотного стола 100 об/мин

Приводы подачи по осям X, Y, Z

  • Цифровые АС сервоприводы
  • Макс. скорость ускорения по осям X,Y,Z 60 [100] м/мин
  • Усилие подачи по осям X,Y,Z при ПВ 40% 5,5 - 9,5 - 5,5 кН

Привод главного шпинделя

  • Высокочастотный мотор-шпиндель
  • Зажим инструмента, Конус ИСО HSK-A63, DIN 69 893
  • Макс. мощность привода при ПВ 25% 16 [26] [44] [17] кВт
  • Диапазон чисел оборотов, бесступенчатый 10.000 [18.000] [30.000][42.000] об/мин
  • Крутящий момент при ПВ 25% 102 [82] [40] [11] Нм

Инструментальный магазин

  • Гнёзда магазина цепь [стеллажные магазины] 33 [63] [75] [224]
  • Диаметр инструмента при полном оснащении, макс. 95 мм
  • Диаметр инструмента при наличии свободных соседних гнезд, макс. 130 мм
  • Макс. длина инструмента 300 [350] мм
  • Макс. масса инструмента 10 кг
  • Время смены инструмента приблиз. 2 сек
  • Время «От стружки до стружки», приблиз. 6 сек
  • Линейные инкрементные кодовые датчики X-Y-Z Прямая, абсолютная
  • Точность позиционирования Tp по VDI/DGQ3441 (DIN ISO 230-2) <=0,007 мм [<=0,005 мм]
  • Система измерения углов четвёртой/пятой оси Прямая, абсолютная
  • Вес станка, приблиз. 13.000 кг

Система управления с ЧПУ

  • Heidenhain iTNC530
  • [Heidenhain TNC640]
  • [Siemens 840D sl]

ОПЦИИ

  • Высокочастотный мотор-шпиндель 18.0000 мин-1, 30.000 мин-1, 42.000 мин-1
  • Емкость магазина на 224 инструментов
  • Насос высокого давления для СОЖ
  • Маховичок
  • 3-D измерительные системы
  • Автоматическое манипулирование обрабатываемых деталей
  • Автоматический контроль износа инструмента
  • Вытяжное устройство
  • Автоматизированные решения
