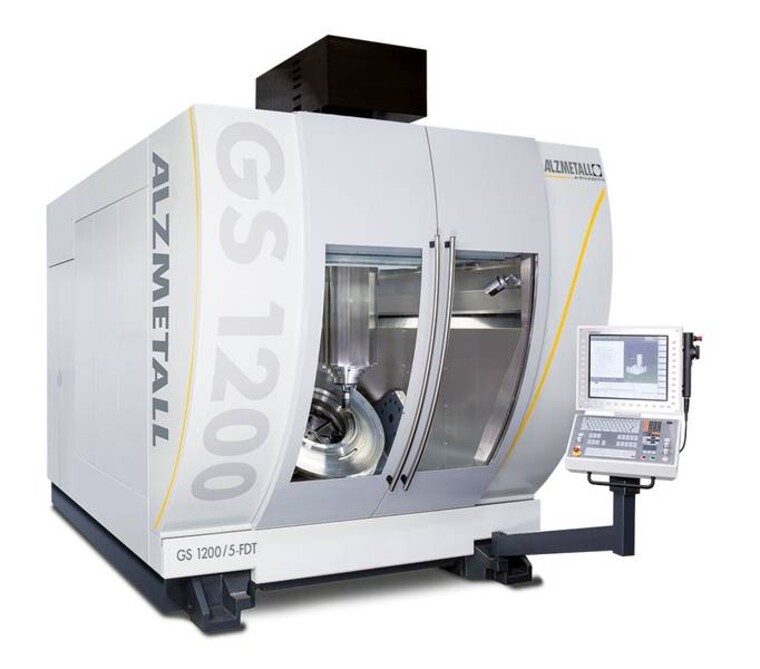

Станок ALZMETALL GS 1200/5-T

Производитель
ALZMETALL
Тип станка
Сверлильные станки

Рабочий диапазон

  • Перемещение по осям X/Y/Z 1000/1200/800 мм
  • Расстояние от шпинделя до стола, мин/макс. 167/967 [150/950] мм


Поворотный стол с ЧПУ

  • Моментные приводы в оси поворота и вращения Моментный, прямой
  • Диапазон поворота А-оси +140°, -140°
  • Максимальная частота вращения А-оси 30 об/мин
  • Диапазон поворота С-оси 360° бесконечно
  • Максимальная частота вращения С-оси 100 об/мин
  • Поворотный стол С-ось ø 800 мм, [ø 900], [Ø 1000], [Ø 1200 x 1000 мм]
  • Т-образные пазы по DIN650, 8 шт. 4 x 18H12 4x18H7
  • Расположение радиальное [параллельное] 8 x 45° [ 9 x 1 ведущий паз в центре стола в Х-направлении]
  • Центрирование на поворотном столе Ø 50H7 (глубина 8мм]
  • Максимальная нагрузка стола 2500 кг
  • Окружность поворота вокруг С на центре А-оси Ø 1220 мм
  • Окружность поворота вокруг А на центре Х-оси Ø 1240 мм
  • Поворотный стол С-оси под центром А-оси 100 мм


Приводы подачи по осям X,Y,Z

  • Цифровые АС сервоприводы не требуют технического обслуживания
  • Макс. скорость ускорения по осям X,Y,Z 60 [100] м/мин
  • Усилие подачи по осям X,Y,Z при ПВ 40% 12 кН


Привод главного шпинделя

  • Высокочастотный мотор-шпиндель
  • Приспособление для крепления инструмента HSK-A63 DIN 69 893 ;[SK40][HSK-A100]
  • Макс. мощность привода при ПВ 25% 29,4 [40] [30] [60] кВт
  • Диапазон чисел оборотов 12.000 [18.000] [24.000] [14.000] об/мин
  • Крутящий момент при ПВ 25% 187 [136] [96] [350] Нм


Инструментальный магазин

  • Гнёзда магазина 1 цепь [2 цепи] [стеллажные магазины] 45 [33] [66] [90] [126] [150] [250]
  • Диаметр инструмента при полном оснащении, макс. 95 [125] мм
  • Диаметр инструмента при наличии свободных соседних гнезд, макс. 150 [250] мм
  • Макс. длина инструмента 500 мм
  • Макс. вес инструмента 10 [30] кг
  • Время смены инструмента приблиз. 4 сек
  • Время «От стружки до стружки», приблиз. 7 сек

Измерительная система X-Y-Z

  • Точность позиционирования Tp по VDI/DGQ 3441 0,007 [0,005] мм
  • Вес станка, приблиз. 20.000 кг


Система управления с ЧПУ

  • TNC 640 Heidenhain [TNC 530 Heidenhain]
  • [Siemens 840D sl]

ОПЦИИ

  • Емкость магазина на 250 инструментов
  • Транспортёр для удаления стружки
  • Установка высокого давления для охлаждения
  • Маховичок
  • Измерительный щуп 3-D
  • Автоматизированные системы
  • Система контроля инструмента
  • Установка для вытяжки тумана
  • Роботизированный модуль
  • Оборудование для графитовой обработки
