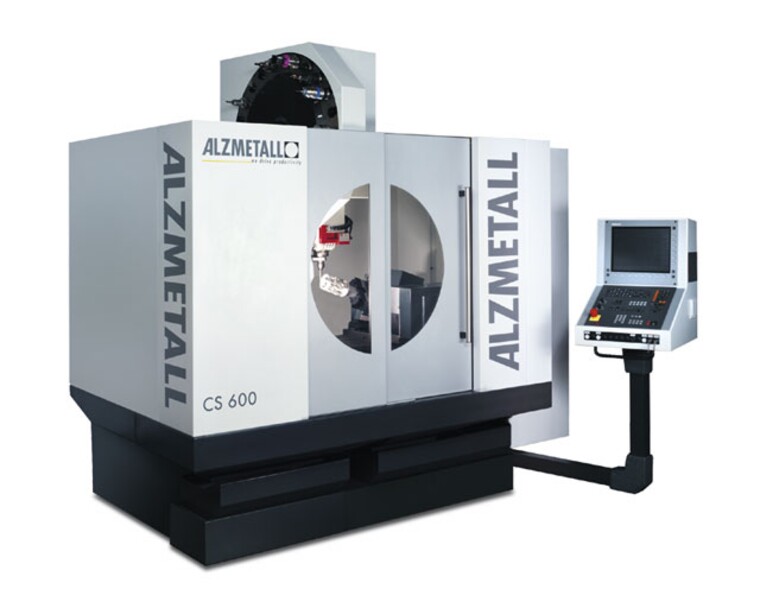

Станок ALZMETALL CS 600

Производитель
ALZMETALL
Тип станка
Сверлильные станки

Рабочий диапазон

  • Перемещение по осям X/Y/Z 600 / 400 / 600 [900] мм
  • Мин./Макс. расстояние от шпинделя до стола 90 / 690 [990] мм

Координатный стол

  • Рабочая площадь стола (ширина x глубина) 750 x 450 мм
  • Т-образный паз по DIN 650 вдоль оси X, 5 шт. 5 x 14 x 80 / 100 мм
  • из них 1 ведущий паз в центре стола в Х-направлении 14 H7
  • Нагрузка на стол, макс. 500 кг

Привод

  • Цифровые сервоприводы АС
  • Макс. скорость ускорения по осям X,Y,Z 50 м/мин
  • Усилие подачи по осям X,Y,Z при ПВ - 25% 5-5-7 кН

Привод главного шпинделя

  • Высокодинамичный двигатель АС
  • Зажим инструмента, Конус ИСО DIN 69871 - A 40
  • Центральные винты DIN 69872 - 19
  • Мощность привода при ПВ - 25% 13 кВт
  • Вес инструмента, макс. 4 [6* / 10*] кг
  • Время смены инструмента, приблиз. 1,9 [4] сек
  • Время "от стружки до стружки", приблиз. 3,9 [6] сек
  • Система измерения пути X-Y-Z Косвенная [прямая]
  • Точность позиционирования по DIN ISO 230-2 0,015 [0,010] мм

Размеры станка без опций

  • Высота, приблиз. 2785 мм
  • Ширина x Глубина, приблиз. 2905 x 2660 мм
  • Вес станка, приблиз. 3500 кг

Система управления с ЧПУ

  • Heidenhain [Siemens]

Опционально:

  • Увеличение времени смены инструмента и времени "от стружки до стружки" на приблиз. 2 сек

ОПЦИИ

  • Насос высокого давления для СОЖ
  • Транспортер для удаления стружки
  • Поворотно-наклонный стол ЧПУ типа NC для 5-ти координатной обработки деталей
  • Прямая система измерения длины для точности позиционирования TP 0,010 мм
  • Измерительный щуп 3-D (3-D touch probe) для контроля заготовки
Товар добавлен в корзину
Оформить заказ
Основные характеристики​
Производитель​ ALZMETALL​
Фирма-производитель​ Германия​
Тип привода​ Электрический​
Макс. расстояние от шпинделя до стола​ 690 мм​
Скорость позиционирования​ 50 м/мин​
Точность позиционирования​ 0.015 мм​
Ход по осям X/Y/Z​ 600/400/600 мм​
Усилие по осям X/Y/Z​ 5/5/7 кН​
Грузоподъемность​ 500 кг​
Параметры подключения​
​Электропитание​ Мощность двигателя​​
​400/50 В/Гц​​​ 13.0 кВт​
Габариты​
Длина​ Ширина Высота Вес
2905 мм​ 2660 мм​ 2785 мм​​ 3500 кг​​
